BMAT緩蝕劑對(duì)抑制不銹鋼管酸洗應(yīng)力腐蝕的影響

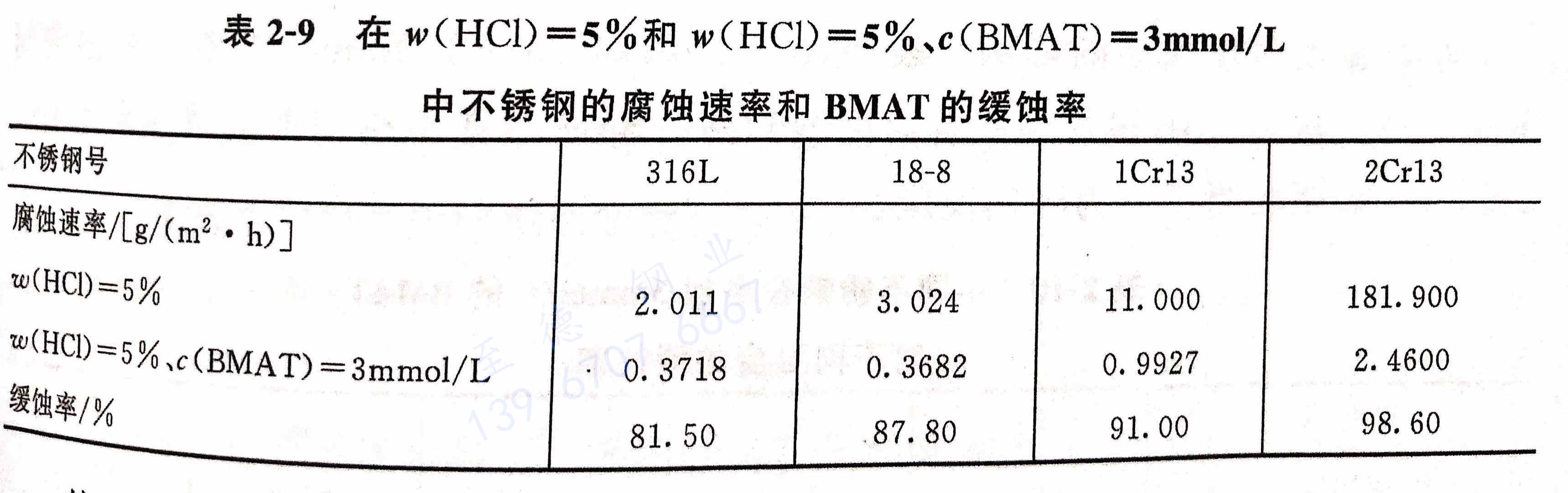

 浙江至德鋼業(yè)有限公司介紹了一種新型緩蝕劑－苯并咪唑類化合物BMAT,抑制316L、18-8、1Cr13、2Cr13等不銹鋼在(HCl)=5%中均勻腐蝕的性能和機(jī)理。BMAT濃度3mmol/L,t=40℃，各種不銹鋼管在(HCl)=5%和(HCl)=5%、(BMAT)=3mmol/L中不銹鋼管的腐蝕速率和BMAT的緩蝕率見表2-9。

從表2-9中可知，BMAT對(duì)上述不銹鋼管在(HCl)=5%的溶液中均有抑制作用，還表面緩蝕劑 BMAT 能有效抑制局部微電池引起的腐蝕。緩蝕劑隨合金中含碳量的增加而相應(yīng)提高。

一、BMAT的添加量對(duì)緩蝕劑的影響、

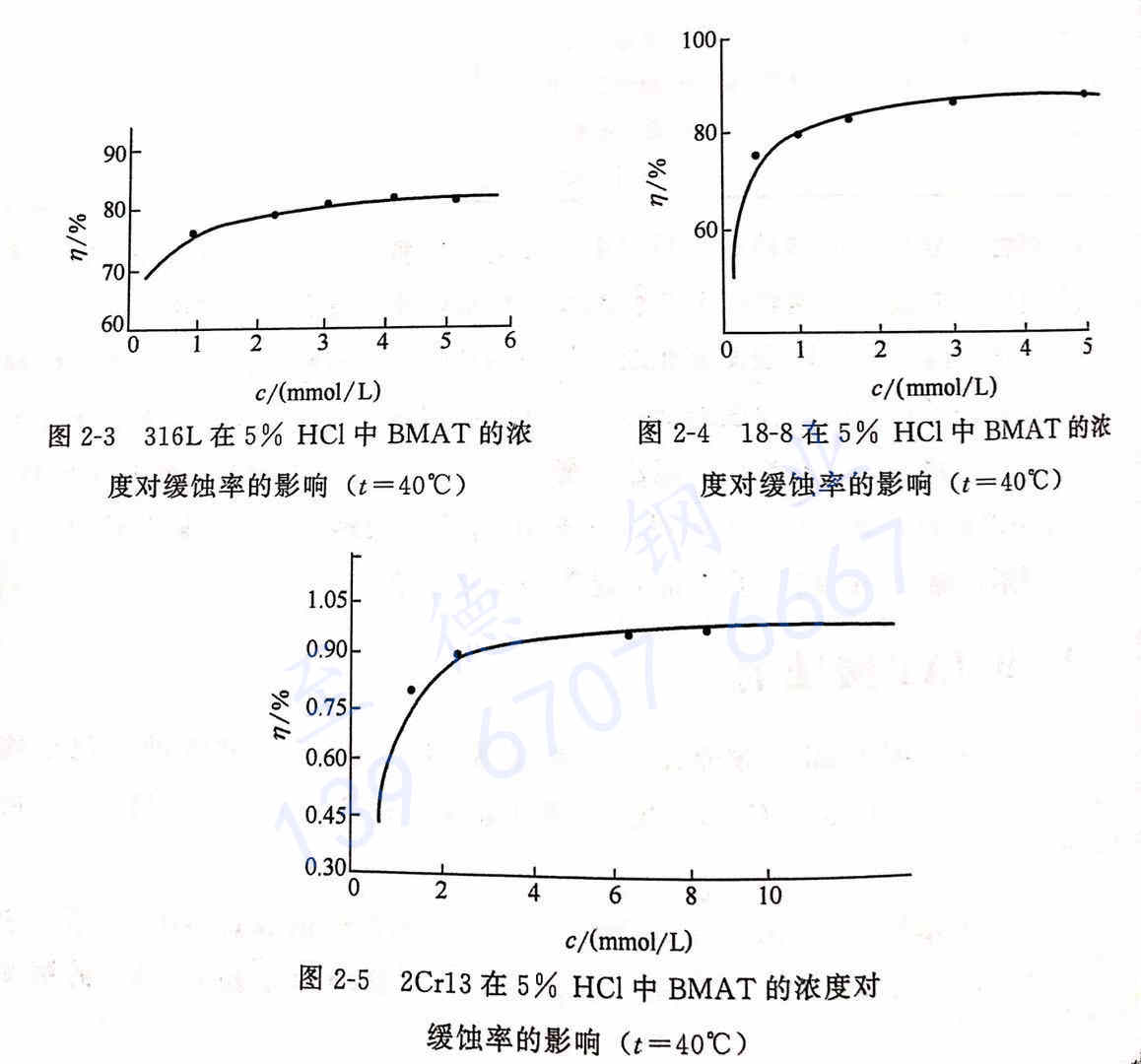

 圖2-3、圖2-4、圖2-5三圖的曲線表明，每一種不銹鋼管當(dāng)BMAT 用量超過一定濃度時(shí)，緩蝕劑隨 BMAT濃度的變化趨于平緩。可選擇的最佳濃度：對(duì)316L不銹鋼管為 3 mmol/L ,對(duì)304不銹鋼管為2 mmol/L，對(duì)2Cr13不銹鋼管為1 mmol/L。

二、溫度對(duì)緩蝕率的影響

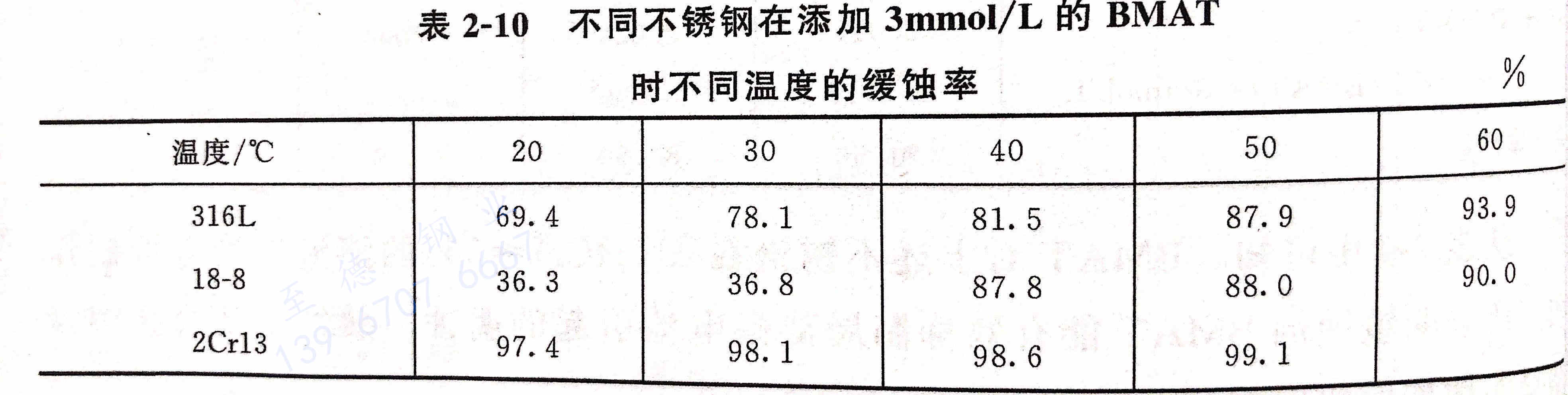

  表2-10 列出添加 BMAT 3 mmol/L 在不同溫度時(shí)的緩蝕率。從表 2-10 可見，隨著溫度的升高 ，BMAT在不銹鋼管上的緩蝕率呈增大的趨勢(shì)，表明吸附反應(yīng)為吸熱反應(yīng)。

三、BMAT緩蝕劑對(duì)抑制酸洗應(yīng)力腐蝕的影響

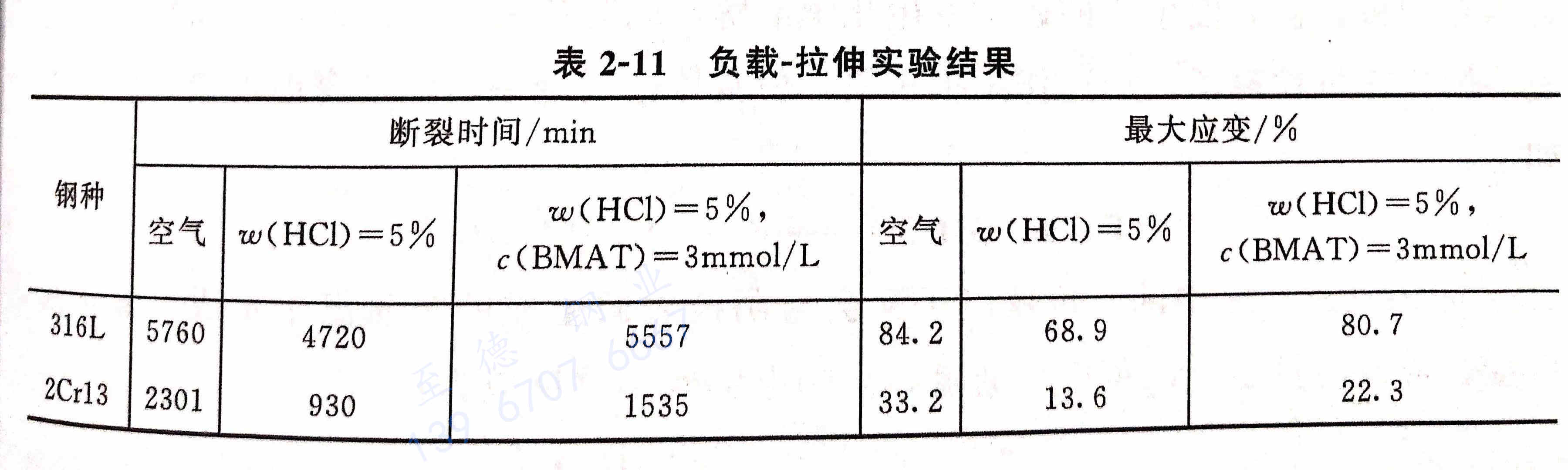

 鹽酸作為酸洗液，含有大量的氯離子,對(duì)不銹鋼管會(huì)產(chǎn)生應(yīng)力腐蝕開裂。為此，浙江至德鋼業(yè)有限公司研究了BMAT在(HCl)=5%的溶液中對(duì)不銹鋼管的應(yīng)力腐蝕開裂的抑制作用，見表2-11的負(fù)載－拉伸實(shí)驗(yàn)結(jié)果。

 從表2-11所列出的評(píng)定指標(biāo)分析，不論對(duì)何種鋼，與在空氣中相比，在(HCl)=5%中其斷裂時(shí)間和最大應(yīng)變都大大降低，斷裂時(shí)間的縮短和最大應(yīng)變的減少，必然是由于在w(HCl)=5%中，不銹鋼管發(fā)生了嚴(yán)重的應(yīng)力腐蝕開裂所致，加入BMAT后，兩種不銹鋼的兩項(xiàng)評(píng)分指標(biāo)都明顯改善。這說明BMAT對(duì)不銹鋼管的應(yīng)力腐蝕破裂有優(yōu)良的抑制作用。
